机械设计专业要求学生比较系统地掌握常用机构设计的基本知识、基本理论和基本方法；具备设计一般参数通用机械零件的能力，为后继专业课程学习提供基础。通过多做模拟卷，可以检验同学们还有哪些知识点没掌握。
第三题 计算题(共4小题，每题10分，共40分)
1.计算下图所示机构的自由度，若含有复合铰链、局部自由度和虚约束请明确指出。
2.已知一对正常齿渐开线标准外啮合直齿圆柱齿轮传动，其模数m-5mm，齿顶高系数，压力角a=20°，中心距 a-300m，传动比 i12=3，试求两轮的齿数z1、z2，分度圆直径 d1、d2，齿顶圆直径 da1、da2。

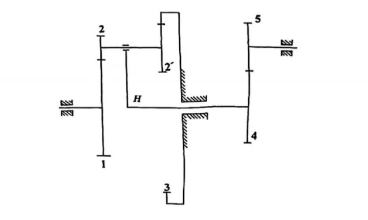

3.在图示轮系中，已知各轮齿数为:z1-60，22=15，z2'=30，z3-105，24=35，25-32.试求传动比i15，并说明轮1和轮5的转向是否相同。

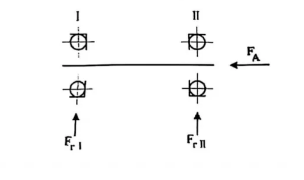

4.如图所示一对型号为 7208AC轴承，外宽边相对安装。已知两轴承的径向载荷Fr1-6000N,FrⅡ=4000N外加轴向载荷 FA=1800N,方向如图。差别系数e=0.68，当Fa/Fr<e时，X=1,Y=0:当Fa/Fr>e时，X=0.41Y=0.87，内部轴向力 Ps=0.68Fr，试画出Fs的方向，并计算轴承的当量动载荷PI、PⅡ。
第四题 改错题(共1小题，每题20分，共20分)

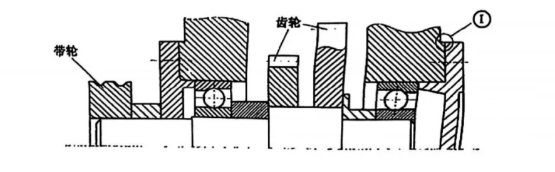

1.如图所示轴系结构，按示例所示，编号指出其他错误(不少于8处)。(注:不考虑轴承的润滑方式以及图中的倒角和圆角)。(20分)
示例:①-缺少调整垫片
